單晶金剛石刀具細(xì)數(shù)研磨工藝

 金剛石刀具的研磨質(zhì)量對各種加工條件都相當(dāng)敏感，特別在研磨小刀刃楔角的金剛石刀具(如眼科手術(shù)刀、光纖切割刀和生物切片刀等)時(shí)尤其如此。因此，在研磨時(shí)我們注意哪些因素會(huì)影響到質(zhì)量呢？

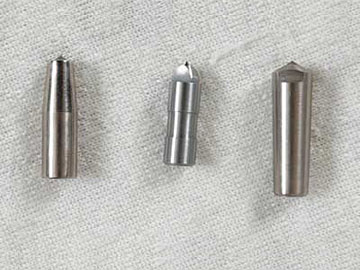

單晶金剛石刀具的制造工序一般包括選料、定向、鋸割、開坯、裝卡、粗磨、精磨和檢驗(yàn)。將選定的金剛石原石經(jīng)定向后沿最大平面鋸割開，可得到兩把刀具的坯料，這樣既能提高金剛石材料的利用率，又可減少總研磨量。通過開坯可使刀具形狀達(dá)到裝卡(鑲嵌或釬焊)要求。開坯和粗、精磨加工均采用研磨的方法。

金剛石的研磨加工在鑄鐵研磨盤上進(jìn)行。研磨盤的直徑約為300mm，由材料組織中孔隙的形狀、大小和比例均經(jīng)過優(yōu)化的研磨金剛石專用高磷鑄鐵制成。研磨盤的表面鑲嵌有金剛石研磨粉，其顆粒尺寸可從小于1μm直到40μm。粗顆粒的金剛石粉具有較高的研磨速率，但研磨質(zhì)量較差，因此粗磨時(shí)一般采用粗粉，而精磨時(shí)則采用尺寸小于1μm的細(xì)粉。研磨前，首先將金剛石粉與橄欖油或其它類似物質(zhì)混合成研磨膏，然后涂敷在研磨盤表面，放置一段時(shí)間使研磨膏充分滲入研磨盤的鑄鐵孔隙中，再用一較大的金剛石在研磨盤表面進(jìn)行來回預(yù)研磨，以進(jìn)一步強(qiáng)化金剛石粉在鑄鐵孔隙中的鑲嵌作用。研磨時(shí)，一般將被研磨的金剛石包埋在錫斗中，只露出需研磨的面。研磨時(shí)的研磨盤轉(zhuǎn)速約為2500r/min，研磨壓力約為1kg/mm2。

金剛石的研磨與其它刀具材料的加工有很大區(qū)別，其研磨機(jī)理至今尚未得到令人信服的闡釋，影響研磨質(zhì)量的因素也是多方面的。
